Unterwassermessung mit 1000 m Referenzreichweite

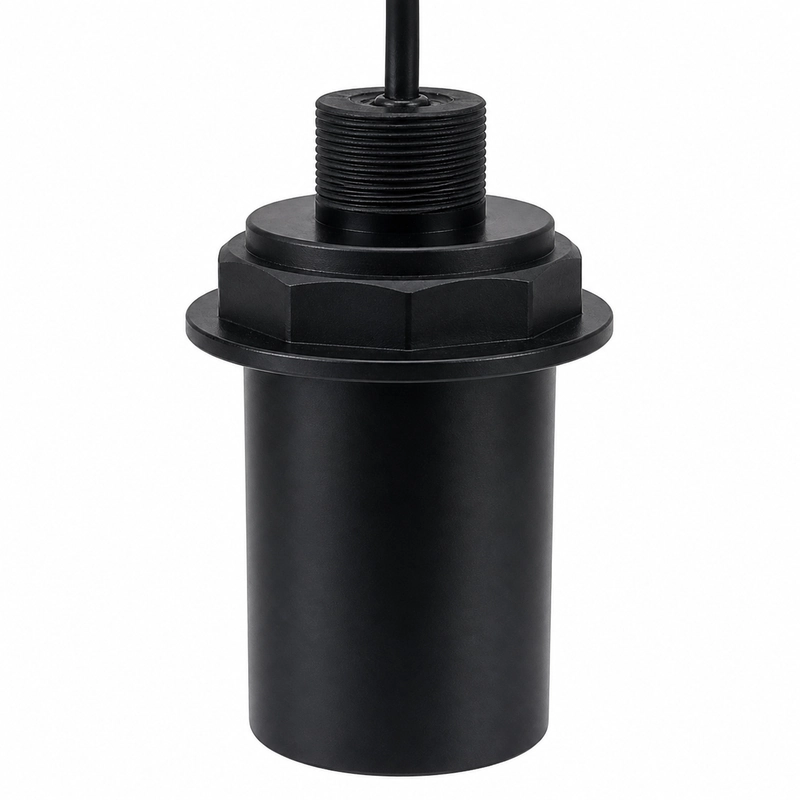

Der BBDM-D28K ist ein 28-kHz-Ultraschallwandler für Entfernungs- und Tiefenmessungen unter Wasser. Seine Referenzreichweite beträgt 1000 m. Er eignet sich außerdem zur Hindernisvermeidung bei Unterwasserrobotern, für Abstandsmessungen in Becken und Gewässern sowie zur Erkennung von Unterwasserzielen.
Akustische Abdeckung für die Zielerkennung
Der Halbwertswinkel bei -3 dB beträgt 53,7° ± 10 %.
Elektrische und umgebungsbezogene Daten
| Mittenfrequenz | 28 kHz ±5 % |
|---|---|
| Empfohlene Reichweite | 1000 m |
| Halbwertswinkel bei -3 dB | 53,7° ±10 % |
| Mindestimpedanz | 270 Ω ±20 % |
| Kapazität | 10000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <2000 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Druckfestigkeit | ≤10 kgf oder 1 MPa |
| Schutzart | IP68 |
Anwendungen
- Unterwasser-Entfernungs- und Tiefenmessung
- Hindernisvermeidung bei Unterwasserrobotern
- Abstandsmessung in Becken und Gewässern
- Erkennung von Unterwasserzielen
