Télémétrie et mesure de profondeur sous-marines à longue portée

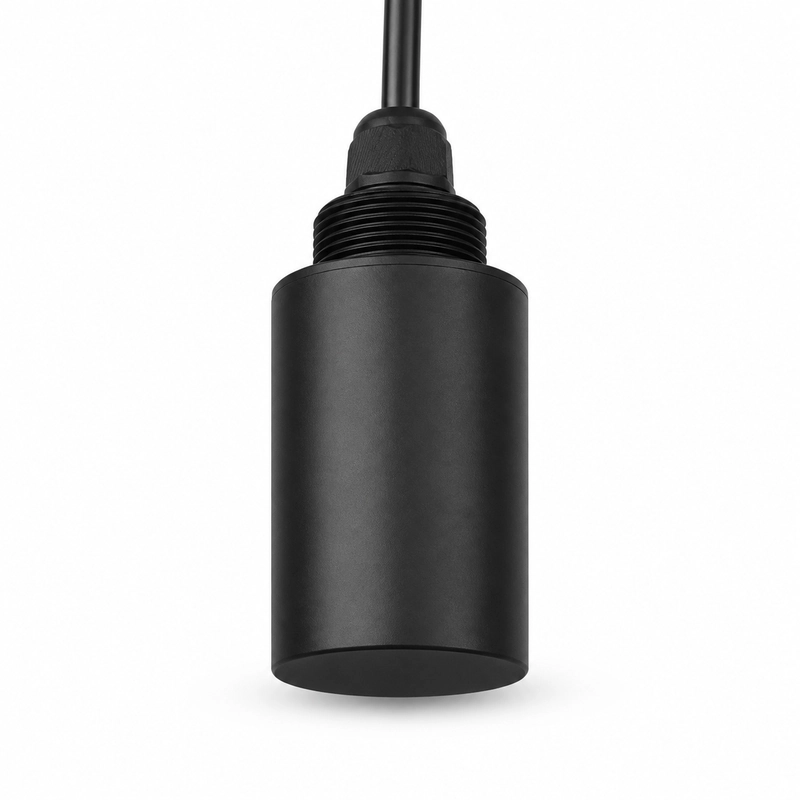

Le BBDM-D20K est un transducteur ultrasonore de 20 kHz pour la télémétrie et la mesure de profondeur sous-marines, avec une portée de référence de 2000 m. Il convient aussi à l’évitement d’obstacles par les robots sous-marins, à la mesure dans les réservoirs et plans d’eau, ainsi qu’à la détection de cibles immergées.
Champ acoustique horizontal omnidirectionnel
Le champ acoustique est omnidirectionnel dans le plan horizontal.
Données électriques et de fonctionnement
| Fréquence centrale | 20 kHz ±5 % |
|---|---|
| Portée recommandée | 2000 m |
| Champ acoustique | Omnidirectionnel dans le plan horizontal |
| Impédance minimale | 50 Ω ±20 % |
| Capacité | 28 000 pF ±20 % à 1 kHz |
| Tension de service | Tension de crête <500 Vpp |
| Température de service | -10 à +40 °C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Indice de protection | IP68 |
Applications
- Télémétrie et mesure de profondeur sous-marines
- Évitement d’obstacles par les robots sous-marins
- Mesure de distance dans les réservoirs et plans d’eau
- Détection de cibles immergées
