Unterwasser-Entfernungs- und Tiefenmessung über große Reichweiten

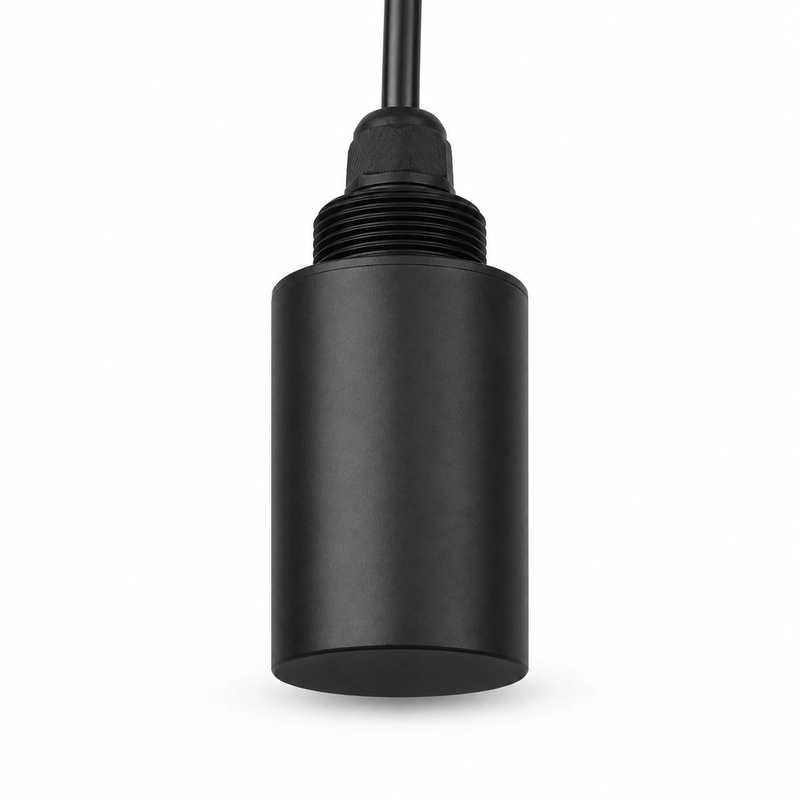

Der BBDM-D20K ist ein 20-kHz-Ultraschallwandler für Entfernungs- und Tiefenmessungen unter Wasser mit einer Referenzreichweite von 2000 m. Er eignet sich außerdem zur Hindernisvermeidung bei Unterwasserrobotern, für Abstandsmessungen in Becken und Gewässern sowie zur Erkennung von Unterwasserzielen.
Horizontal omnidirektionales Schallfeld
Das Schallfeld ist in der horizontalen Ebene omnidirektional.
Elektrische und betriebliche Daten
| Mittenfrequenz | 20 kHz ±5 % |
|---|---|
| Empfohlene Reichweite | 2000 m |
| Schallfeld | In der horizontalen Ebene omnidirektional |
| Mindestimpedanz | 50 Ω ±20 % |
| Kapazität | 28000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <500 Vpp |
| Betriebstemperatur | -10 bis +40 °C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Schutzart | IP68 |
Anwendungen
- Unterwasser-Entfernungs- und Tiefenmessung
- Hindernisvermeidung bei Unterwasserrobotern
- Abstandsmessung in Becken und Gewässern
- Erkennung von Unterwasserzielen
