Cuatro frecuencias para nivel de lodos e interfaz lodo-agua

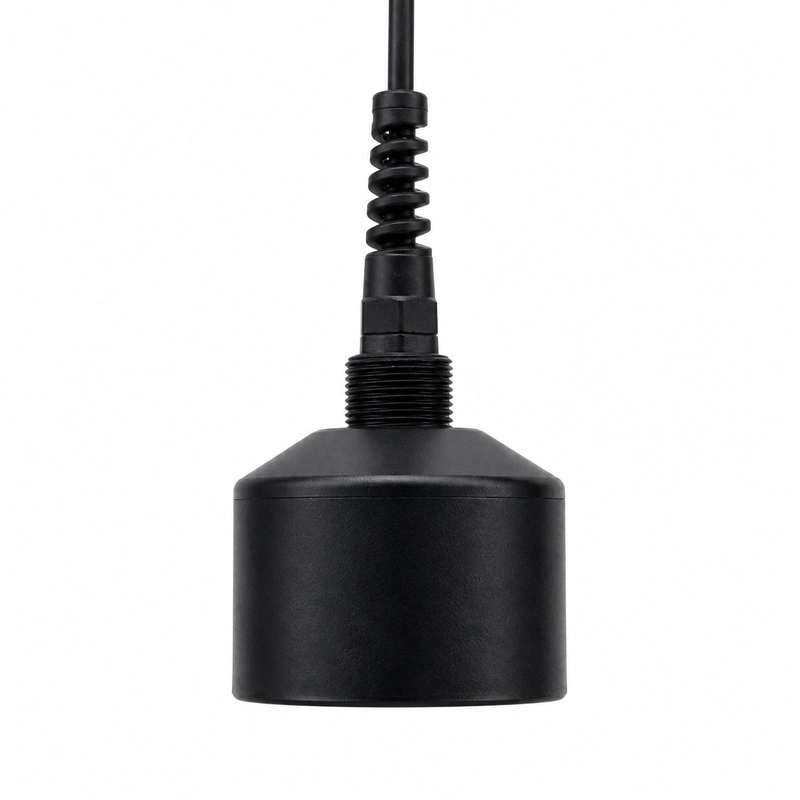

La serie BBUA-M ofrece transductores de 215 kHz, 300 kHz, 500 kHz y 650 kHz para decantadores de aguas residuales, espesadores de lodos, monitorización de la interfaz lodo-agua y medición de distancia bajo el agua.
Todas las configuraciones admiten una presión máxima de 10 kgf o 1 MPa y ofrecen protección IP68. Los parámetros eléctricos, acústicos y térmicos varían con la frecuencia y deben seleccionarse como una fila completa.
Configuraciones eléctricas, acústicas y térmicas
| Frecuencia central | Impedancia mínima | Capacitancia | Tensión de pico | Ángulo de media potencia a -3 dB | Temperatura de funcionamiento |
|---|---|---|---|---|---|
| 215 kHz ±5 % | 100 Ω ±20 % | 5.000 pF ±20 % a 1 kHz | Inferior a 1.500 Vpp | 8,7° ±10 % | -40 a +80 °C |
| 300 kHz ±5 % | 30 Ω ±20 % | 7.500 pF ±20 % a 1 kHz | Inferior a 1.100 Vpp | 4,5° ±10 % | -10 a +60 °C |
| 500 kHz ±5 % | 150 Ω ±20 % | 3.000 pF ±20 % a 1 kHz | Inferior a 600 Vpp | 7,5° ±10 % | -40 a +80 °C |
| 650 kHz ±5 % | 75 Ω ±20 % | 1.900 pF ±20 % a 1 kHz | Inferior a 450 Vpp | 6,8° ±10 % | -40 a +80 °C |
Configuraciones de alcance de referencia
| Frecuencia central | Alcance de referencia |
|---|---|
| 300 kHz ±5 % | 0,4 a 50 m |
| 500 kHz ±5 % | 0,3 a 30 m |
| 650 kHz ±5 % | 0,3 a 25 m |
Materiales de la carcasa
| Frecuencia central | Material de la carcasa |
|---|---|
| 215 kHz ±5 % | Acero inoxidable + PI |
| 500 kHz ±5 % | POM + PI |
Aplicaciones
- Decantadores de aguas residuales
- Espesadores de lodos
- Monitorización de la interfaz lodo-agua
- Medición de distancia bajo el agua
