Vier Frequenzen für Schlammpegel und Schlamm-Wasser-Grenzfläche

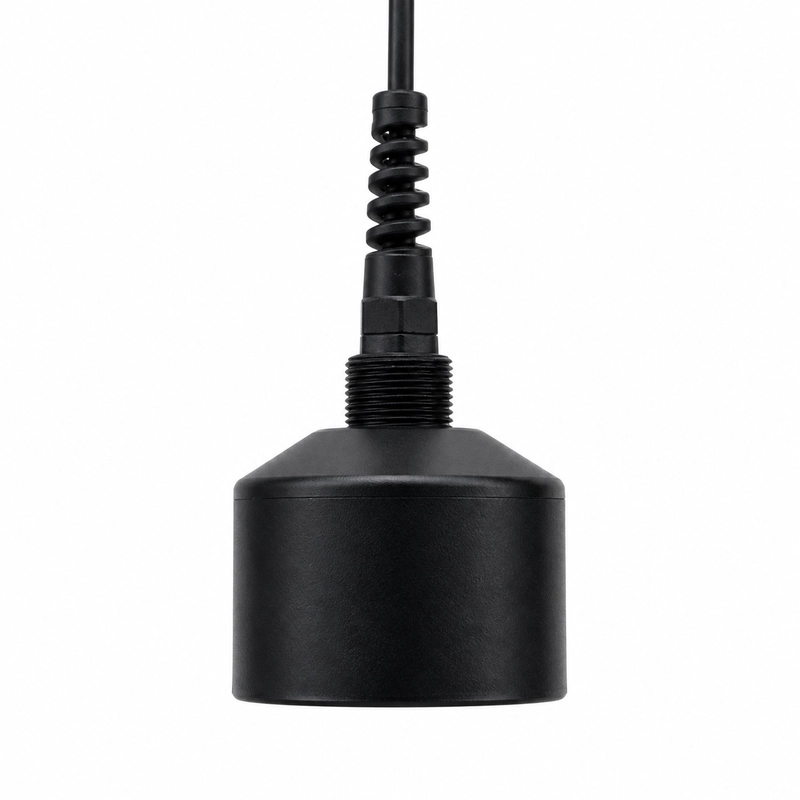

Die Serie BBUA-M bietet Wandler mit 215 kHz, 300 kHz, 500 kHz und 650 kHz für Absetzbecken in der Abwasserbehandlung, Schlammeindicker, die Schlamm-Wasser-Grenzfläche und Unterwasser-Abstandsmessungen.
Alle Konfigurationen sind für einen Druck bis 10 kgf oder 1 MPa ausgelegt und besitzen Schutzart IP68. Elektrische, akustische und thermische Werte unterscheiden sich je Frequenz und sind als vollständige Tabellenzeile auszuwählen.
Elektrische, akustische und thermische Konfigurationen
| Mittenfrequenz | Minimale Impedanz | Kapazität | Spitzenspannung | Halbwertswinkel bei -3 dB | Betriebstemperatur |
|---|---|---|---|---|---|
| 215 kHz ±5 % | 100 Ω ±20 % | 5.000 pF ±20 % bei 1 kHz | Unter 1.500 Vpp | 8,7° ±10 % | -40 bis +80 °C |
| 300 kHz ±5 % | 30 Ω ±20 % | 7.500 pF ±20 % bei 1 kHz | Unter 1.100 Vpp | 4,5° ±10 % | -10 bis +60 °C |
| 500 kHz ±5 % | 150 Ω ±20 % | 3.000 pF ±20 % bei 1 kHz | Unter 600 Vpp | 7,5° ±10 % | -40 bis +80 °C |
| 650 kHz ±5 % | 75 Ω ±20 % | 1.900 pF ±20 % bei 1 kHz | Unter 450 Vpp | 6,8° ±10 % | -40 bis +80 °C |
Referenzreichweiten
| Mittenfrequenz | Referenzreichweite |
|---|---|
| 300 kHz ±5 % | 0,4 bis 50 m |
| 500 kHz ±5 % | 0,3 bis 30 m |
| 650 kHz ±5 % | 0,3 bis 25 m |
Gehäusewerkstoffe
| Mittenfrequenz | Gehäusewerkstoff |
|---|---|
| 215 kHz ±5 % | Edelstahl + PI |
| 500 kHz ±5 % | POM + PI |
Anwendungen
- Absetzbecken in der Abwasserbehandlung
- Schlammeindicker
- Überwachung der Schlamm-Wasser-Grenzfläche
- Unterwasser-Abstandsmessung
