Produktübersicht

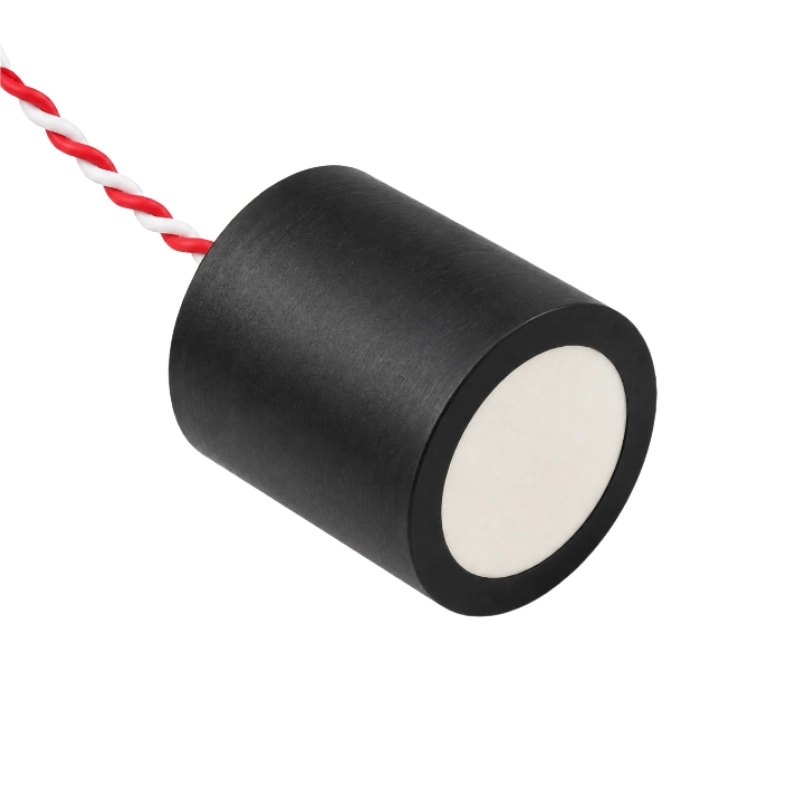

Der BBDM-125KR3M misst Luftabstände von 0,2 bis 3 m in einem kompakten Gehäuse mit 25 mm Durchmesser. Er eignet sich für industrielle Positionserkennung, Näherungserkennung, Hindernisvermeidung bei Robotern, Baugruppen zur Durchflussmessung und kompakte OEM-Abstandsmessgeräte.
Wichtige Eigenschaften
- Referenz-Erkennungsbereich von 0,2 bis 3 m
- Strahlwinkel von 14°
- Kompakte Bauform Φ25 × 25 mm
- Schutzart IP65
- Betriebstemperatur von -20 bis 80 °C
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Zentralfrequenz | 125 kHz |
| Bandbreite | ±4% |
| Referenz-Erkennungsbereich | 0,2 bis 3 m |
| Blindzone | <0,2 m |
| Strahlwinkel (-3 dB) | 14° ±2° |
| Elektrostatische Kapazität | 1000 pF ±200 pF |
| Minimale parallele Impedanz | 300 Ω ±30% |
| Maximale Betriebsspannung | <800 V bei 2 % Impulstastgrad |
| Betriebstemperatur | -20 bis 80 °C |
| Schutzart | IP65 |
| Abmessungen | Φ25 × 25 mm |
| Gehäusematerial | ABS oder Aluminiumlegierung |
| Kabellänge | 2 m Standard; anpassbar |
| Gewicht | Etwa 20 g |
Anwendungen
- Industrielle Positions- und Näherungserkennung
- Hindernisvermeidung bei Robotern und automatisierten Anlagen
- Abstandsmessung in kompakten Geräten
- Integration in Systeme zur Durchfluss- und Strömungsgeschwindigkeitsmessung
- Fahrzeug- und Verkehrserkennung
Auswahlinformationen
Für die Auswahl sind Messbereich, Zielgröße, Einbauraum, Betriebstemperatur, Ansteuerspannung und Kabellänge anzugeben.
