BBUA-F50K200K-B 双频探鱼与测深换能器

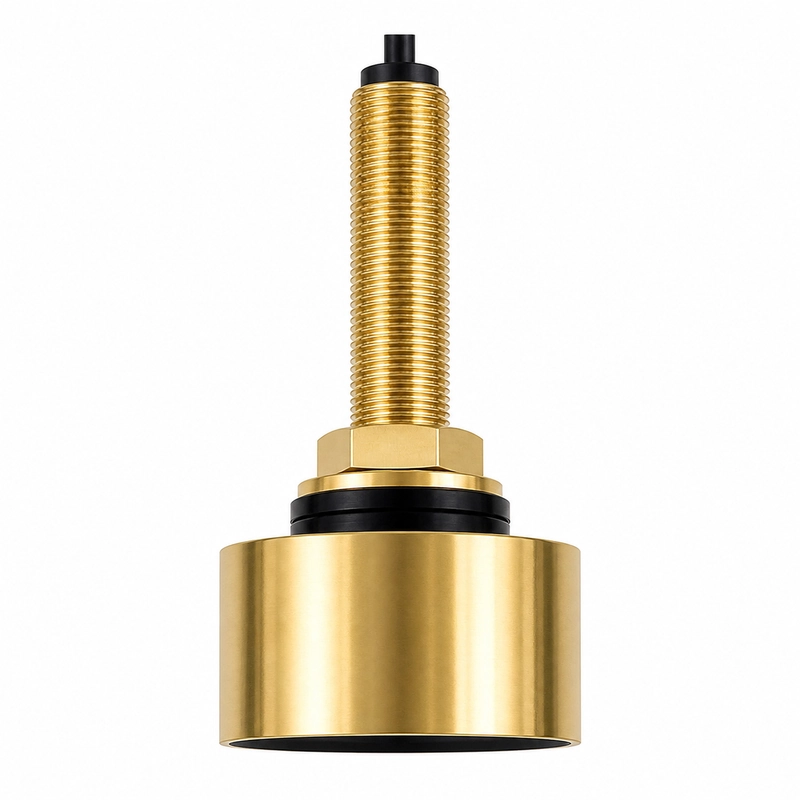

带螺纹安装杆的 BBUA-F50K200K-B 双频探鱼与测深换能器

面向渔业声学的双工作频率

BBUA-F50K200K-B 将 50 kHz 与 200 kHz 两个通道集成于一款探鱼与船用测深换能器中。源资料还列出水下目标搜索及渔业声学设备应用。200 kHz 通道的建议量程为 0.6–120 m。

分频点电气参数

中心频率 200 kHz±5% / 50 kHz±5%
建议量程 200 kHz 时为 0.6–120 m
50 kHz 最小阻抗 180 Ω±20%
200 kHz 最小阻抗 210 Ω±20%
50 kHz 电容量 3200 pF±20%(1 kHz)
工作电压 峰值电压 <1500 Vpp
半功率波束角 -3 dB 时为 8.7°±10%

机械与环境参数

工作温度 -40~+80 ℃
工作压力 ≤10 公斤或 1 MPa
防护等级 IP68
外壳材质 黄铜与 ABS
重量 1110 g±5%
线缆长度 10 m
