BBDM-75KR3M 短距离空气超声波测距换能器

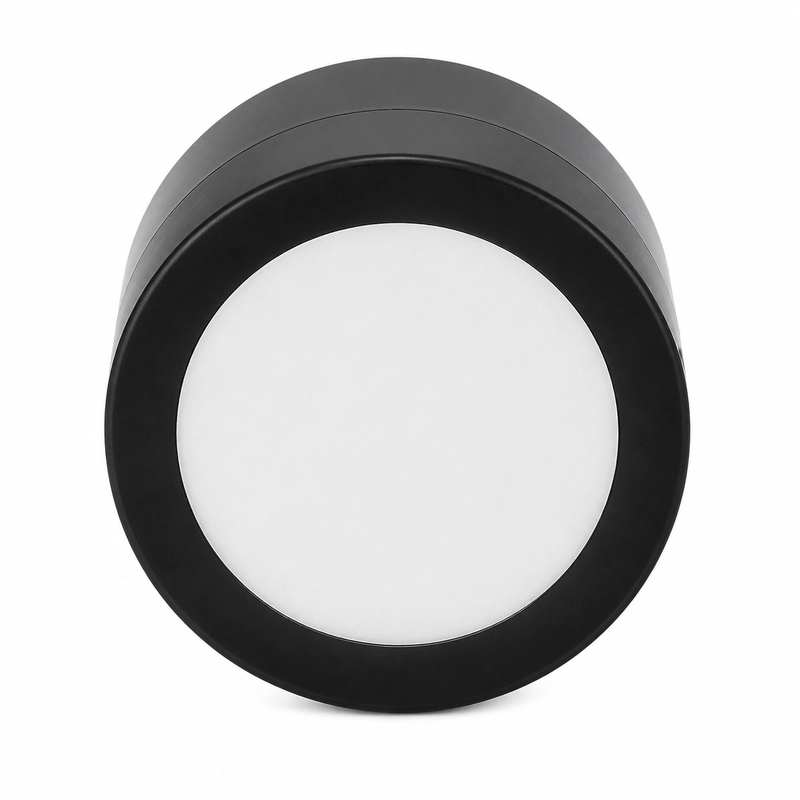

带黑色圆柱主体和白色圆形声学表面的 BBDM-75KR3M 空气超声波测距换能器正面图

用于短声程检测的 75 kHz 换能器

BBDM-75KR3M 是一款参考量程为 0.3~3 m 的空气超声波测距换能器,中心频率为 75 kHz,-3 dB 半功率角为 10.8°,角度公差为 ±10%。

源资料列出的应用包括自动化接近检测、短距离定位、计数与目标检测以及紧凑型液位测量。该换能器防护等级为 IP68,工作温度范围为 -40~+80℃。

电气与机械参数

参数 技术指标
型号 BBDM-75KR3M
中心频率 75 kHz ±5%
建议量程 0.3~3 m
最小阻抗 200 Ω ±20%
电容量 1,000 pF ±20%(1 kHz)
工作电压 峰值电压低于 1,500 Vpp
工作温度 -40~+80℃
压力 不高于 3 kgf 或 0.3 MPa
-3 dB 半功率角 10.8° ±10%
顶部安装螺纹 M30 × 1.5
防护等级 IP68
重量 60 g ±5%
线长 20 cm

应用选择

  • 自动化接近检测
  • 短距离定位
  • 计数与目标检测
  • 紧凑型液位测量

配置所需信息

产品选型需要明确工作介质与温度范围、测量距离或声程、目标尺寸与表面状态、安装空间与接口尺寸,以及工作压力和防护要求。设备设计中还应确定驱动接收电路、线缆布置和连接方式。
