BBDM-15K-OM 水平全向空气超声波定位换能器

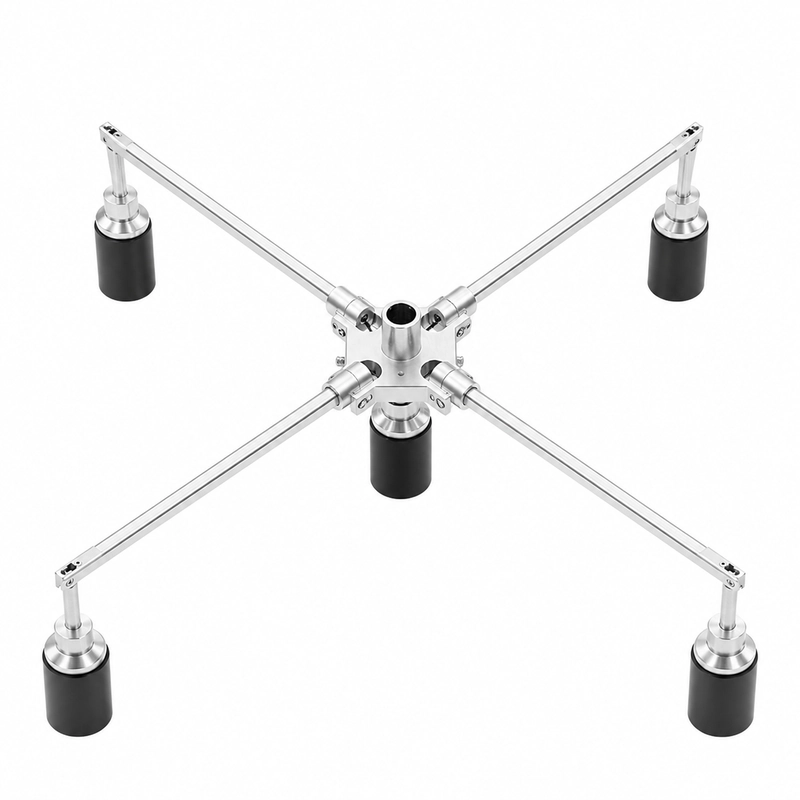

采用径向多臂结构的 BBDM-15K-OM 水平全向空气超声波定位换能器

面向超声定位的水平全向覆盖

BBDM-15K-OM 是一款中心频率为 15 kHz 的空气超声波定位换能器,声场在水平方向呈全向分布,适用于室内定位、超声信标、全向声源和区域存在检测。

电气与环境参数

参数 技术指标
型号 BBDM-15K-OM
中心频率 15 kHz ±5%
最小阻抗 45 Ω ±20%
电容量 70,000 pF ±20%(1 kHz)
工作电压 峰值电压 <450 Vpp
工作温度 -40~+80℃
压力 ≤3 kgf 或 0.3 MPa
声场 水平全向
外壳材质 ABS 与铝
防护等级 IP68

应用领域

  • 室内定位
  • 超声信标
  • 全向声源
  • 区域存在检测

选型与系统集成

选型时应结合工作介质和温度范围、所需测量距离或声程、目标尺寸与表面状态、可用安装空间、工作压力、防护要求以及驱动接收电路进行综合评估。
