Ampliar la medición ultrasónica en aire hasta 30 m

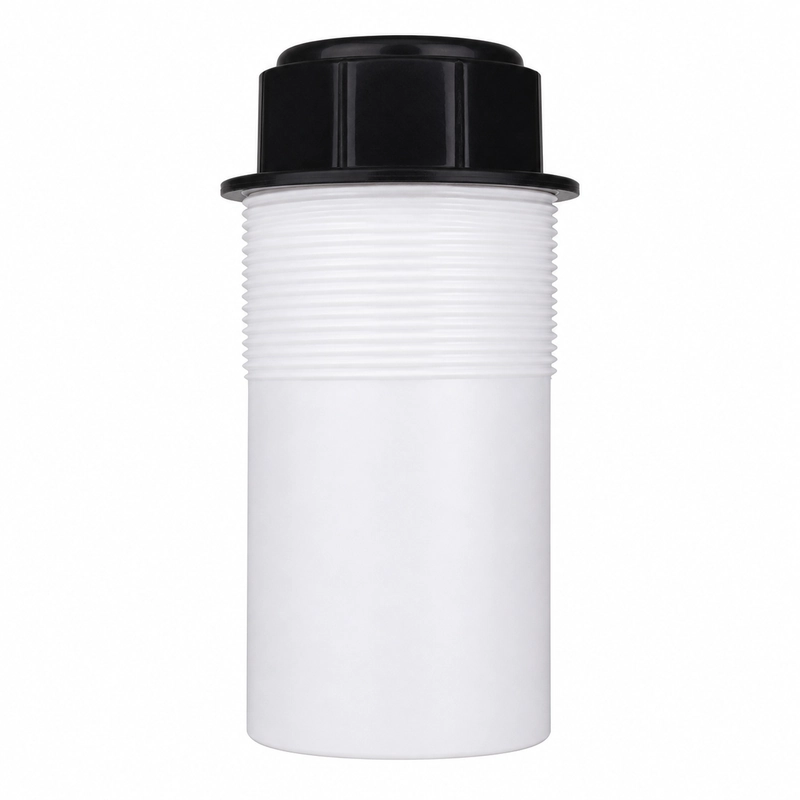

El BBDM-21KR30M es un transductor ultrasónico aéreo con una frecuencia central de 21 kHz y un alcance de referencia de 1 a 30 m. Puede evaluarse para controlar el nivel de depósitos grandes, medir distancias industriales, evitar colisiones, vigilar zonas y detectar objetivos lejanos.
Al aproximarse a 30 m, el margen de eco no depende solo del alcance nominal. El área y la orientación del objetivo, la atenuación en el aire, los gradientes de temperatura, la alineación y el diseño del receptor influyen en la separación entre la señal de retorno, el ruido y las reflexiones no deseadas.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-21KR30M |
| Frecuencia central | 21 kHz +/-5% |
| Alcance recomendado | 1,0-30 m |
| Impedancia mínima | 1.100 ohm +/-20% |
| Capacitancia | 11.000 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 13 grados +/-10% |
| Material de la carcasa | PTFE |
| Grado de protección | IP68 |
| Peso | 1.020 g +/-5% |
Margen de eco y disposición del depósito
El campo correspondiente al ángulo de media potencia de 13 grados debe mantenerse libre de tubos de llenado, refuerzos, transiciones de pared y otros elementos que puedan producir un retorno anterior. El límite inferior de 1 m también influye al definir el nivel máximo medible.
Adaptación eléctrica
La masa del conjunto es de 1,02 kg. El circuito de emisión y recepción debe adaptarse a la impedancia, capacitancia y límite de tensión de pico indicados.
