Ultraschall-Durchflussmessung in Rauchgasen bis 150°C

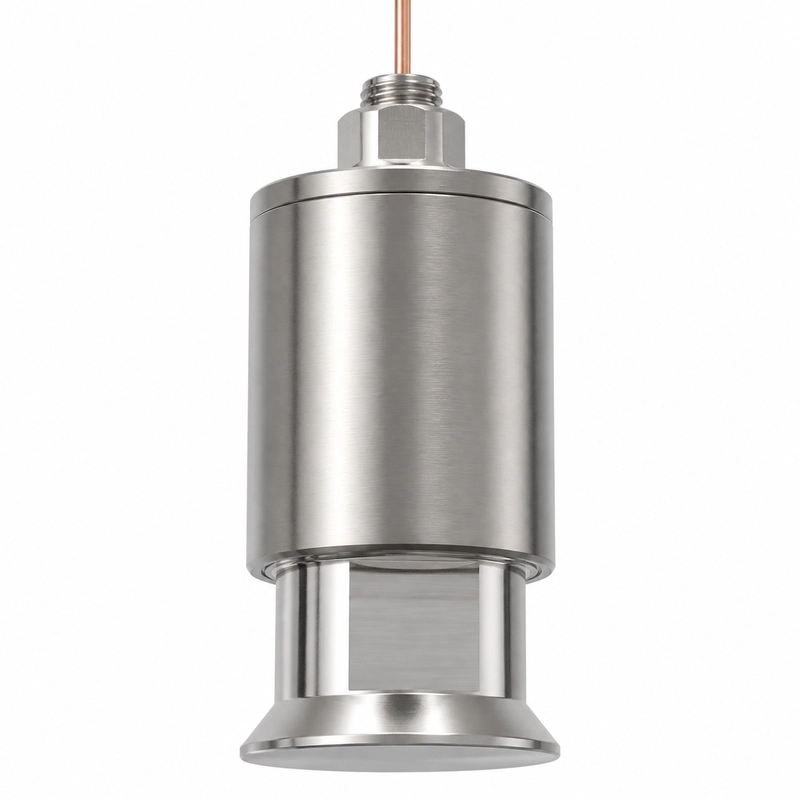

Der BBFM-Q42K ist ein 42-kHz-Ultraschallwandler zur Rauchgas-Durchflussmessung. Er eignet sich für die Überwachung von Kesselabgasen, industrielle Emissionskanäle und die Laufzeitmessung von Gasen bei hoher Temperatur.
Der spezifizierte Betriebstemperaturbereich reicht von -40 bis +150°C. Der Druck ist auf 3 kgf oder 0,3 MPa begrenzt; als Schutzart ist IP68 angegeben.
Elektrische und betriebliche Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q42K |
| Mittenfrequenz | 42 kHz ±5% |
| Minimale Impedanz | 150 Ω ±20% |
| Kapazität | 2.600 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -40 bis +150°C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Gehäusewerkstoff | Titanlegierung |
| Schutzart | IP68 |
Anwendungen
- Rauchgas-Durchflussmessung
- Überwachung von Kesselabgasen
- Industrielle Emissionskanäle
- Laufzeitmessung in heißen Gasen
