Vier-Megahertz-Wandler für die Flüssigkeits-Grenzstanderfassung

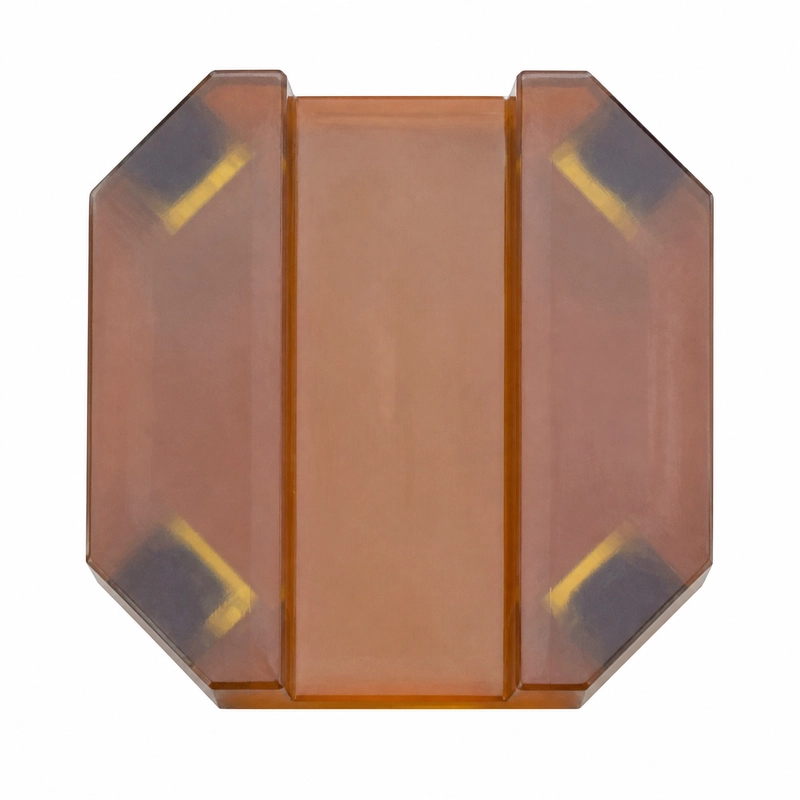

Der BBDM-4M-LS ist ein 4-MHz-Ultraschallwandler für Flüssigkeitsgrenzschalter. Er eignet sich für Hoch- und Tiefalarm, die Erkennung vorhandener oder fehlender Flüssigkeit, Pumpenschutz und Füllstandssteuerung in Industrieanlagen.
Der spezifizierte Betriebstemperaturbereich reicht von -40 bis +80°C. Der Wandler ist für einen Druck bis 10 kgf oder 1 MPa und für Schutzart IP68 ausgelegt.
Technische Daten der Sensorschnittstelle
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-4M-LS |
| Mittenfrequenz | 4 MHz ±5% |
| Minimale Impedanz | 85 Ω ±20% |
| Kapazität | 800 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <75 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | ≤10 kgf oder 1 MPa |
| Schutzart | IP68 |
Anwendungen zur Zustandserfassung
- Hoch- und Tiefalarm in Behältern
- Erkennung von vorhandener oder fehlender Flüssigkeit
- Pumpenschutz
- Füllstandssteuerung in Industrieanlagen
