Produktübersicht

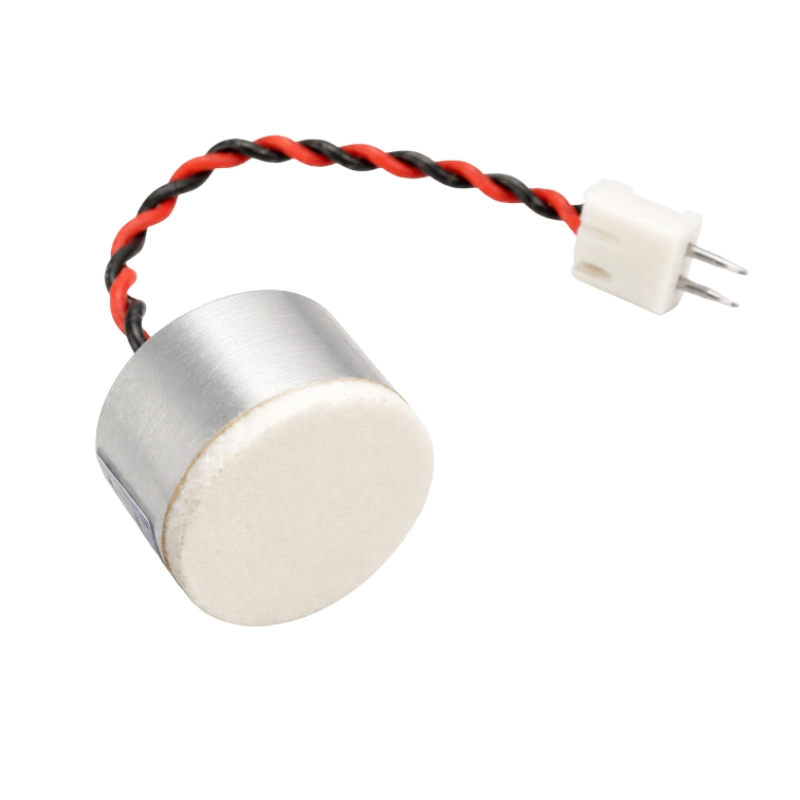

Der BBDM-400KR0P3M misst Luftstrecken von 0,06 bis 0,3 m mit einer Referenzauflösung von 1 mm. Seine kompakte Bauform von Φ10 × 7 mm und der schmale 7°-Strahl eignen sich für präzise Positionssensorik, Näherungserkennung und OEM-Geräte mit begrenztem Bauraum.
Hauptmerkmale
- Referenz-Erfassungsbereich von 0,06 bis 0,3 m
- Referenzauflösung von 1 mm
- Schmaler 7°-Strahl
- Kompakte Bauform Φ10 × 7 mm
- IP65-Schutz
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Mittenfrequenz | 400 kHz |
| Bandbreite | ±4% |
| Referenz-Erfassungsbereich | 0,06 bis 0,3 m |
| Blindzone | <0,06 m |
| Auflösung | 1 mm |
| Strahlwinkel | 7° ±2° |
| Elektrostatische Kapazität | 130 pF ±20% |
| Minimaler Parallelwiderstand | 800 Ω ±30% |
| Betriebsspannung | 300 Vp-p bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 60°C |
| Lagertemperatur | -35 bis 70°C |
| Schutzart | IP65 |
| Abmessungen | Φ10 × 7 mm |
| Gehäusematerial | ABS oder Aluminiumlegierung |
| Kabellänge | 200 mm Standard; kundenspezifisch anpassbar |
| Gewicht | Ca. 10 g |
Anwendungen
- Präzise Positions- und Wegsensorik
- Näherungserkennung in kompakten Geräten
- Automatisierte Präsenz- und Zählerkennung
- Erkennung dünner Materialien und kleiner Ziele
- Kompakte OEM-Abstandsmesssysteme
Auswahlinformationen
Für die Auswahl geben Sie bitte Zielmaterial, Messdistanz, Auflösungsanforderung, Einbauraum, Betriebstemperatur, Ansteuerspannung und Kabellänge an.
