Punktuelle Füllstandserkennung für Alarm und Schutz

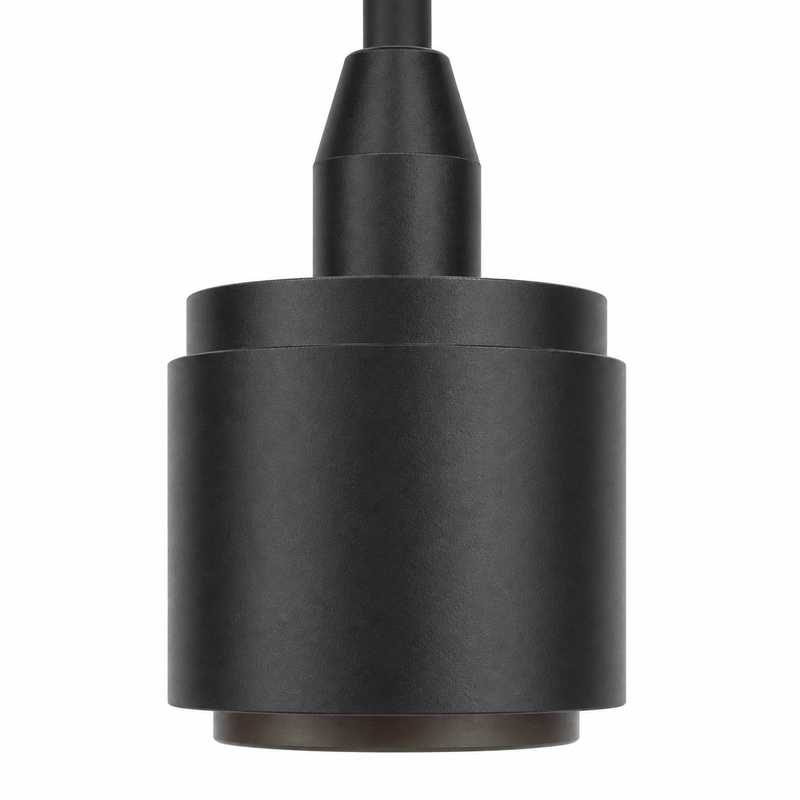

Der BBDM-1M-LS ist ein 1-MHz-Ultraschallwandler für Flüssigkeitsgrenzschalter. Er ist für Hoch- und Tiefstandsalarm, die Erkennung vorhandener oder fehlender Flüssigkeit, den Pumpenschutz und die Füllstandssteuerung in Industrieanlagen vorgesehen.
Der Betriebstemperaturbereich liegt bei -20 bis +60 °C; der maximale Druck beträgt 10 kgf oder 1 MPa. Die Schutzart ist IP68.
Technische Standarddaten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-1M-LS |
| Mittenfrequenz | 1 MHz ±5% |
| Minimale Impedanz | 8 Ohm ±20% |
| Kapazität | 8.000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 300 Vpp |
| Betriebstemperatur | -20 bis +60 °C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Gehäusewerkstoff | Kundenseitig bereitgestellt |
| Schutzart | IP68 |
Verfügbare Ausführungen
| Mittenfrequenz | Gehäusewerkstoff | Betriebstemperatur |
|---|---|---|
| 1 MHz ±5% | Kundenseitig bereitgestellt | -20 bis +60 °C |
| 1.000 kHz ±5% | 316 | -40 bis +80 °C |
Anwendungen
- Hoch- und Tiefstandsalarm
- Erkennung vorhandener oder fehlender Flüssigkeit
- Pumpenschutz
- Füllstandssteuerung in Industrieanlagen
