Produktübersicht

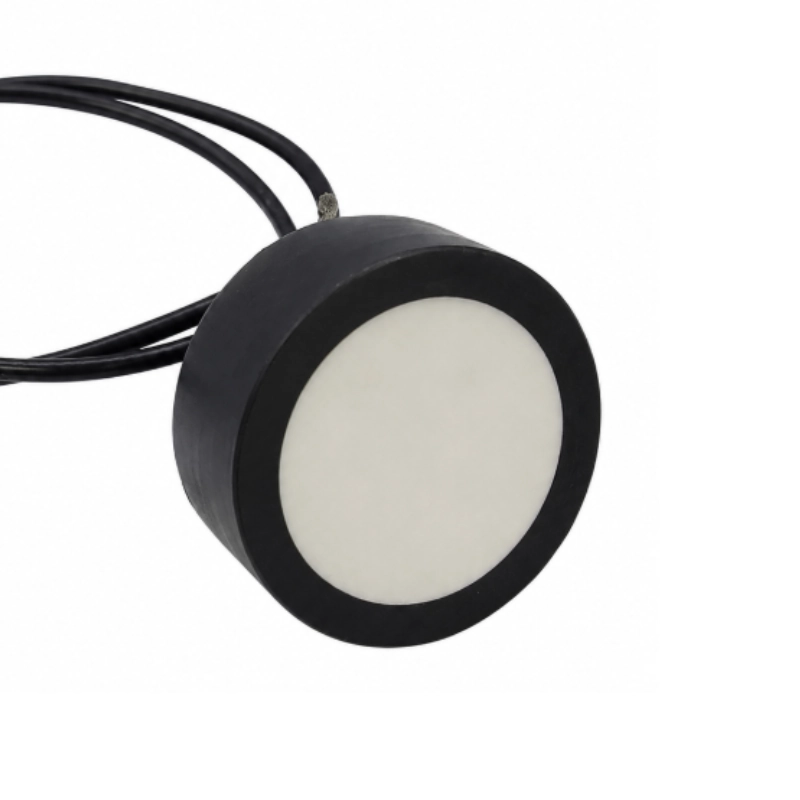

Der BBDM-112KR4M ist ein 112-kHz-Ultraschallwandler für die Luftmessung im mittleren und kurzen Bereich von 0,2 bis 4 m. Sein 14°-Strahl und das kompakte ABS-Gehäuse eignen sich für Positionserkennung, Näherungserkennung, Hindernisvermeidung bei Robotern und OEM-Abstandsmessmodule.
Wichtige Eigenschaften
- Referenz-Erkennungsbereich von 0,2 bis 4 m
- Strahlwinkel von 14°
- Bandbreite von 8 kHz
- Schutzart IP65
- Kompaktes ABS-Gehäuse
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Zentrale Resonanzfrequenz | 112 kHz ±4% |
| Bandbreite | 8 kHz |
| Referenz-Erkennungsbereich | 0,2 bis 4 m |
| Blindzone | <0,2 m |
| Strahlwinkel (Gesamtwinkel bei -3 dB) | 14° ±2° |
| Gesamtempfindlichkeit | ≥-60 dB bei 200 Vp-p, 50 Zyklen und 20 cm |
| Elektrostatische Kapazität | 1200 pF ±20% |
| Minimale parallele Impedanz | 250 Ω ±30% |
| Maximale Betriebsspannung | <500 V bei 2 % Impulstastgrad |
| Betriebstemperatur | -20 bis 70 °C |
| Schutzart | IP65 |
| Gehäusematerial | ABS |
Anwendungen
- Positionserkennung im mittleren und kurzen Messbereich
- Näherungserkennung und Sensorik für automatische Tore
- Hindernisvermeidung bei Robotern und automatisierten Anlagen
- Füllstands-, Materialstands- und Abstandsmessung im freien Raum
- OEM-Ultraschallmodule zur Abstandsmessung
Auswahlinformationen
Für die Auswahl sind Messbereich, Zielmaterial, Einbauraum, Betriebstemperatur und Ansteuerbedingungen anzugeben.
